威格士K（T）DG4V-3（S）比例方向阀

威格士K（T）DG4V-3（S）高性能系列比例方向阀

威格士KDG 和 KTG 阀
威格士 KDG 和 KTG 阀是无反馈型比例阀。
KDG 阀是带两个电磁铁（C型）的比例方向阀。它在一个控制阀中合成控制流量、方向、加速和减速。
KTG 阀是带一个电磁铁的比例节流阀。B型是没有电磁铁 A 的弹簧对中型。F 型的弹簧偏置于油口 A 端，并通过减小流量实现对渐增信的响应。KTG 阀芯可以连续定位，实现节流。
威格士KADG 和 KATG 阀
"威格士KA" 阀装有内装放大器，而 KDG 和 KTG阀没有。除这一个区别外，上面关于 KDG和 KTG 阀的描述同样适用于 KADG 和KATG 阀。
KA 型控制放大器装于一个牢固的金属盒内，安装在阀上，并和阀预先接好了线。对增益、死区平衡和颤振的设置调整保证了阀对阀的高重复性。所需的电气输入仅是 24V 电源和一个 ±10V 的电压指令信。

威格士K（T）DG4V-3（S）高性能系列比例方向阀

产品名称：K（T）DG4V-3（S） 高（标准）性能系列比例方向和节流阀

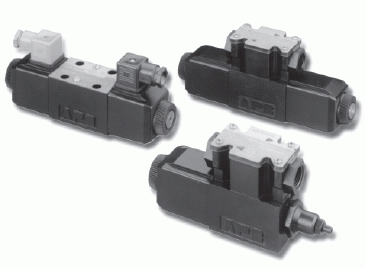

产品图片：

产品描述：                         KDG 和 KTG 阀            威格士 KDG 和 KTG 阀是无反馈型比例阀。            KDG 阀是带两个电磁铁（C型）的比例方向阀。它在一个控制阀中合成控制流量、方向、加速和减速。            KTG 阀是带一个电磁铁的比例节流阀。B型是没有电磁铁 A 的弹簧对中型。F 型的弹簧偏置于油口 A 端，并通过减小流量实现对渐增信的响应。KTG 阀芯可以连续定位，实现节流。 KADG 和 KATG 阀            "KA" 阀装有内装放大器，而 KDG 和 KTG阀没有。除这一个区别外，上面关于 KDG和 KTG 阀的描述同样适用于 KADG 和KATG 阀。            KA 型控制放大器装于一个牢固的金属盒内，安装在阀上，并和阀预先接好了线。对增益、死区平衡和颤振的设置调整保证了阀对阀的高重复性。所需的电气输入仅是 24V 电源和一个 ±10V 的电压指令信。

威格士流体动力的主要场包括建筑、农业、传统工业、冶金、矿山、船舶、园艺、和风电等。依靠其*的分销网络，无论用户在何都可以享受到威格士流体动力的快捷便利的服务，从传统工业到行走机械，从单个元件到整个液压系统，威格士流体动力是您在范围内液压产品的可靠伙伴。

威格士（VICKERS）是伊顿集团流体动力部门旗下的一个的液压品牌，其主要产品包括液压泵、马达、油缸、液压阀等。伊顿的流体动力产品应用广泛，包括土方机械、农业、建筑、航空、采矿、林业、公共设施和物料搬运。伊顿是先的多元化工业产品制造商，在的工业领域享有技术、质量可靠的声誉。在6大洲超过125个国家拥有5万5千名员工。销售额为98亿美元。产品涉及汽车、卡车、重型设备、、国防事、居住、电讯和数据传输、工业设备和公共设施、商业机构和*、以及运动和娱乐的各个领域。

威格士流体动力是现今液压场上广为认同的领者，在产品开发、技术实力、产品质量和售后服务等各个方面均是行业中的*。总部位于明尼达州的Eden Prairie，在*范围内拥有二十二家工厂。今天的威格士流体动力比以往更强大。在1999被伊顿兼并后，伊顿和威格士拥有世的产品品牌：Eaton、vickers、char-lynn、aeroquip和hydroline等等，包括全部液压产品线，可以为广大用户动力源、控制元件、执行器、连接件、污染控制和全套的液压系统。

溢流阀定压溢流作用：在定量泵节流调节系统中，定量泵的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统高工作压力高10%～20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多控制阀，作顺序阀，用于产生背压（串在回油路上）。

溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

特点

1、一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，大限度地减小能量在节流过程中的损失

2、控制灵敏度高，安全可靠，调试简便，使用寿命长。

流量控制阀可在没有外接电源的情况下，自动实现系统的流量平衡。是通过保持孔板（固定孔径）前后压差一定而实现流量限定的，因此，也可称定流量阀。

定流量阀作用对象是流量，能够锁定流经阀门的水量，而不是针对阻力的平衡。他能够解决系统的动态失调问题：为了保持单台制冷机、锅炉、冷却塔、热器这些设备的高效率运行，就需要控制这些设备流量固定于额定值；从系统末端来看，为了避免动态调节的相互影响，也需要在末端装置或分支限制流量。

在设计中应注意的问题，流量控制阀的缺点是在于阀门有小工作差的要求，一般产品要求小工作压差20KPa，如果安装在不利回路上，势必要求循环水泵多增加2米水柱的工作扬程，所以应采取近端安装，远端不安的方法。用户离热源距离大于供热半径的80%时就不要安装这种流量控制阀。

电磁向阀 即 电磁阀 。

电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
